橡胶模具清洗方法

橡胶产品的表面是模腔表面的复制，模腔表面的异物在硫化时都会复制到产品的表面，造成产品外观不良。硫化过程中，从胶料中分离出来的含硫化合物，胶料中所含的水分与模具金属表面化合生成的锈蚀，脱模剂的多次沉积物，都会粘附到模腔表面，这些异物不仅会影响产品表面光泽，还会使产品表面产生麻点、斑疤和凹坑等缺陷，所以模腔表面需要随时检查，定期清洗。下面就介绍五种模具的清洗方式。

1 喷砂清洗

喷砂清洗是以高速气流夹带磨料向模具表面冲刷，利用磨料的切削作用将积垢磨掉。磨料使用玻璃珠和树脂砂，也可使用果壳粉渣、铁砂、石英砂和塑料珠。玻璃珠和树脂砂清洗效果好，使用寿命长，但对模具有磨损。喷砂清洗效果好，时间短，但长期使用对模具刀口存在磨损。

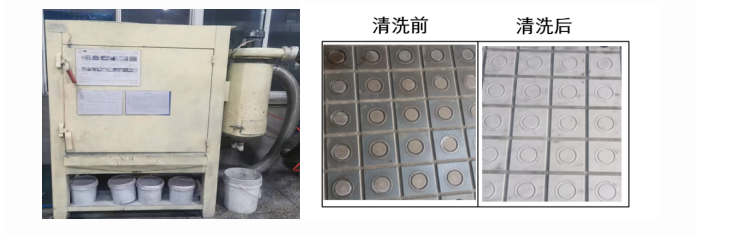

我司的喷砂清洗机磨料使用320目的玻璃珠和1毫米的树脂砂，采用1:1配比对模具进行清洗，喷砂清洗适用于非电镀模具，针对结构复杂或顽固污渍，清洗效果较好。

2 超声波清洗

超声波清洗是利用碱液溶解模具表面的积垢，并通过超声波高频振动在碱液中产生空化效应，利用微小气泡破裂产生的冲击波剥离模具表面污垢。超声波清洗效果好，时间长，对模具刀口无损伤。

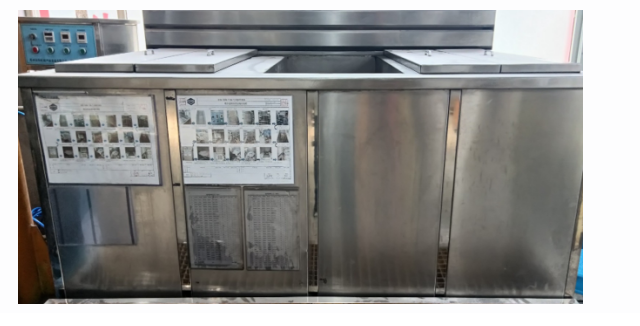

我司的超声波清洗机使用专用的碱性清洗液对模具进行清洗，超声波清洗适用于平板硫化模具。

3 干冰清洗

干冰清洗是干冰固态颗粒在压缩空气的驱动下高速冲击模腔表面，使表面污垢层在极冷的条件下迅速脆化龟裂，同时撞碎的干冰颗粒进入裂隙，体积瞬间膨胀800倍，将污垢层迅速剥离，从而达到清洗效果。干冰清洗模具，只需要把温度降低到80度左右即可进行，可在线清洗（在线清洗适用于局部临时清洗，清洗不够彻底）。干冰存储在专用的干冰箱内，可存储3-5天。干冰清洗效果一般，时间短，对模具刀口无损伤。

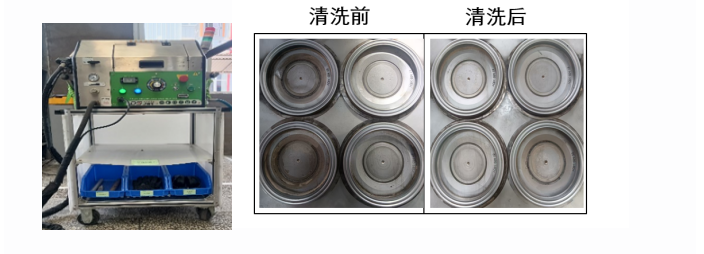

我司的干冰清洗机主要用来清洗电镀模具表面的顽固污渍。

4 激光清洗

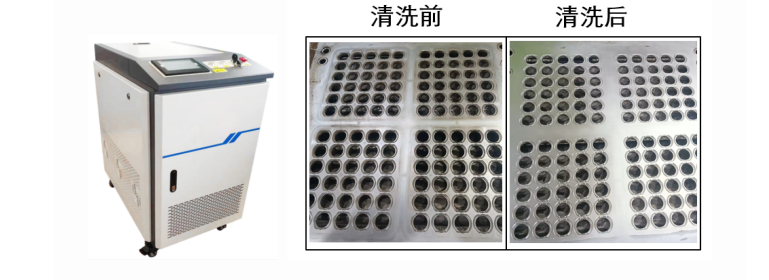

激光清洗使用高频短脉冲激光作为工作介质，特定波长的高能光束被锈蚀层、 油漆层、污染层吸收，形成急剧膨胀的等离子体（高度电离的不稳定气体）， 同时产生冲击波，冲击波使污染物变成碎片并被剔除从而达到清洗效果。激光清洗效果良好，时间短，对模具刀口无损伤。激光清洗存在死角，光线照不到的地方就无法清洗。我司的激光清洗机主要用来清洗结构简单的模具。

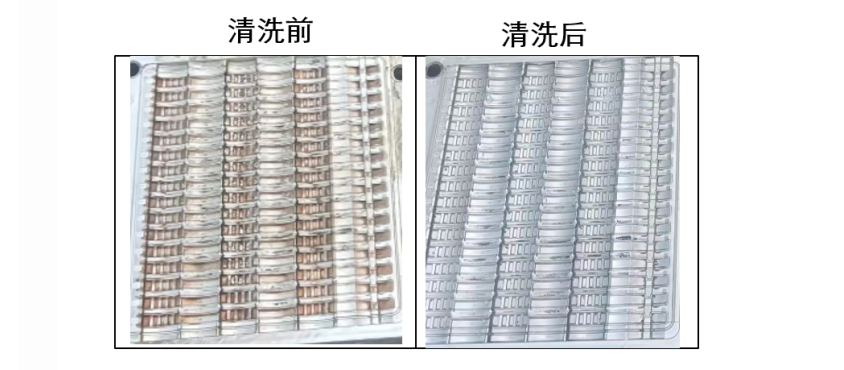

5 碱洗

碱洗作为传统化学清洗法，主要针对电镀模具，需严格执行以下步骤：

5.1 预热处理：将模具预热到200度，使积垢碳化疏松（温度不足会导致清洗剂渗透困难）；

5.2 原液冲洗：使用原液喷洒模具表面，使积垢溶解剥离；

5.3 机械辅助：用铜刷清除明显污渍，顽固残留可用竹制刮刀辅助清除；

5.4 中和漂洗：使用清水冲洗表面污渍和碱液；

5.5 干燥养护：压缩空气吹净水分后，立即喷涂防锈油。

碱洗主要针对电镀模具，清洗效果好，时间短，对模具无损伤。

干净的模具是对产品质量的保证，模具清洗并非局限于一种清洁方式，比如平板硫化机模具可先用激光清洗机进行清洗，再用喷砂清洗（尽量降低喷砂清洗的时间和频次）；也可先用干冰清洗机进行清洗，再用碱洗。模具清洗即要保证模具干净，也要兼顾模具的使用寿命，所以找到和确定每个模具最佳的清洗方式是保全部一直追求的目标和任务。
