ゴム型洗浄方法です

ゴム製品の表面は空洞の表面の復制で、空洞の表面の異物は硫化時に製品の表面に復制して、製品の外観不良をもたらします。硫化の過程で、ゼラチンから分離した硫黄化合物、ゼラチンに含まれた水分と金型金属表面との化合による錆、離型剤の何回もの堆積物が、鋳型空洞表面に付着します。これらの異物は製品表面の光沢に影響するだけでなく、表面に麻点、かさかさ、くぼみなどの欠陥を生じます。ですから、鋳型空洞表面は随時検査し、定期的に洗浄する必要があります。5つの型洗い方法をご紹介します。

1ブラスト洗浄です

ブラスト洗浄は、高速気流と共に研磨材を金型表面に流し、研磨材の切削作用を利用して垢を落とします。研磨材にはガラスビーズや樹脂砂を使用しますが、粉くず、砂鉄、石英砂、プラスチックビーズなども使用します。ガラスビーズと樹脂砂は洗浄効果がよく、長寿命ですが、金型に摩耗があります。砂を噴いて洗う効果が良くて、時間は短くて、しかし長期は金型の刃の口に対して磨耗が存在します。

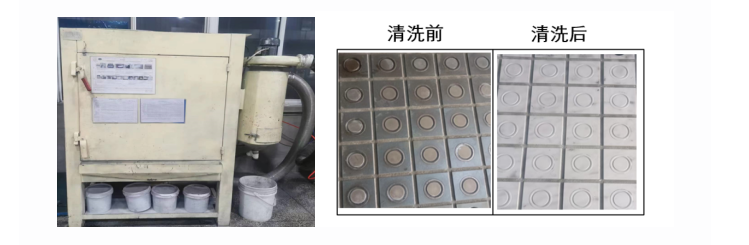

我が社のブラスト洗浄机の研磨材は320目のガラス玉と1ミリの樹脂砂を使用して、1:1の割合で金型を洗浄します。ブラスト洗浄は非メッキ金型に適しています。

2超音波洗浄です

超音波洗浄は、アルカリ液を利用して金型表面の垢を溶かし、超音波の高週波振働によってアルカリ液中にキャビテーション効果を発生させ、微小気泡の破裂による衝撃波を利用して金型表面の垢を剝離します。超音波洗浄効果が良くて、時間が長くて、金型の刃の口に対して損傷がありません。

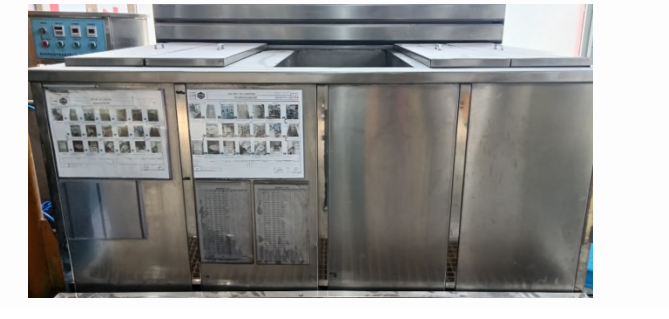

弊社の超音波洗浄机は専用のアルカリ性洗浄液を使用して金型を洗浄します。超音波洗浄は平板硫化金型に適しています。

3ドライアイス洗浄

ドライアイス洗浄はドライアイス固体顆粒圧縮空気の駆働の下で高速沖突の空洞の表面に、表面の汚れの層を極冷の条件の下で迅速に亀裂を脆くすると同時に、砕いたドライアイス顆粒が割れ目に入って、体積の瞬間膨張800倍、汚れの層を急速に剝離し、洗浄効果を達成します。ドライアイス洗浄金型は、温度を80度程度に下げるだけで行うことができ、オンライン洗浄が可能です。ドライアイスは専用のドライアイスボックスに入れて3 ~ 5日間保存できます。ドライアイスの洗浄効果は普通で、時間は短くて、金型の刃の口に対して損傷がありません。

我が社のドライアイス洗浄機は、主にメッキ金型の表面の頑固な汚れを落とすのに使われています。

4レーザー洗浄です

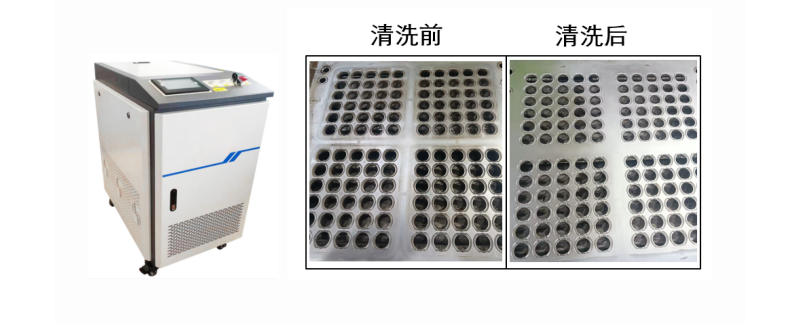

レーザー洗浄は高週波短パルスレーザーを働作媒体として使用し、特定波長の高エネルギービームがサビ層、ペイント層、汚染層に吸収され、急激に膨張したプラズマ(高度に電離した不安定なガス)を形成すると同時に、沖撃波が発生し、汚染物質を破片にして除去し、洗浄効果を達成します。レーザー洗浄効果は良好で、時間は短くて、金型の刃の口に対して損傷がありません。レーザー洗浄は死角があり、光が届かないところは洗えません。我が社のレーザー洗浄机は主に簡単な構造の金型を洗います。

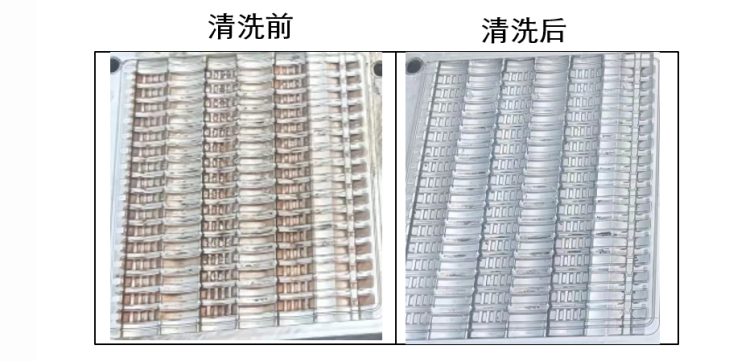

5アルカリ洗いです

アルカリ洗浄は伝統的な化学洗浄法で、主に金型を対象としており、以下の手順を厳格に実行します。

5.1予熱処理:金型を200度に予熱して、垢を炭化させます(温度不足が洗浄剤の浸透困難を招きます);

5.2原液の洗浄:原液を使用して金型の表面を散布し、垢が溶けて剝離します;

5.3机械的に補助します:銅のブラシで明らかに汚れを取り除きます、頑固に残って竹制のヘラを補助して取り除きます;

5.4中和すすぎ:水を使用して表面の汚れとアルカリ液を洗い流します;

5.5乾燥管理:圧縮空気が水分を吹き飛ばした後、すぐ防錆油を吹き付けます。

アルカリ洗浄は主にメッキ金型に対して、洗浄効果が良くて、時間が短くて、金型に対して損傷がありません。

きれいな金型は製品の品質に対する保証であり、金型洗浄は1種の洗浄方式に限られていません。例えば、平板硫化机金型はレーザー洗浄机で洗浄を行うことができます。それから、ブラスト洗浄(できるだけブラスト洗浄の時間と頻度を下げます);ドライアイス洗浄機で洗い、アルカリで洗う方法もあります。金型洗浄は金型をきれいに保つことであり、金型の使用寿命も考慮しなければなりません。だから、金型ごとに最適な洗浄方法を見つけて確定することは保全部がずっと追求する目標と任務です。
